Ablauf einer Berechnung mit STATIK+ anhand eines praktischen Beispiels.

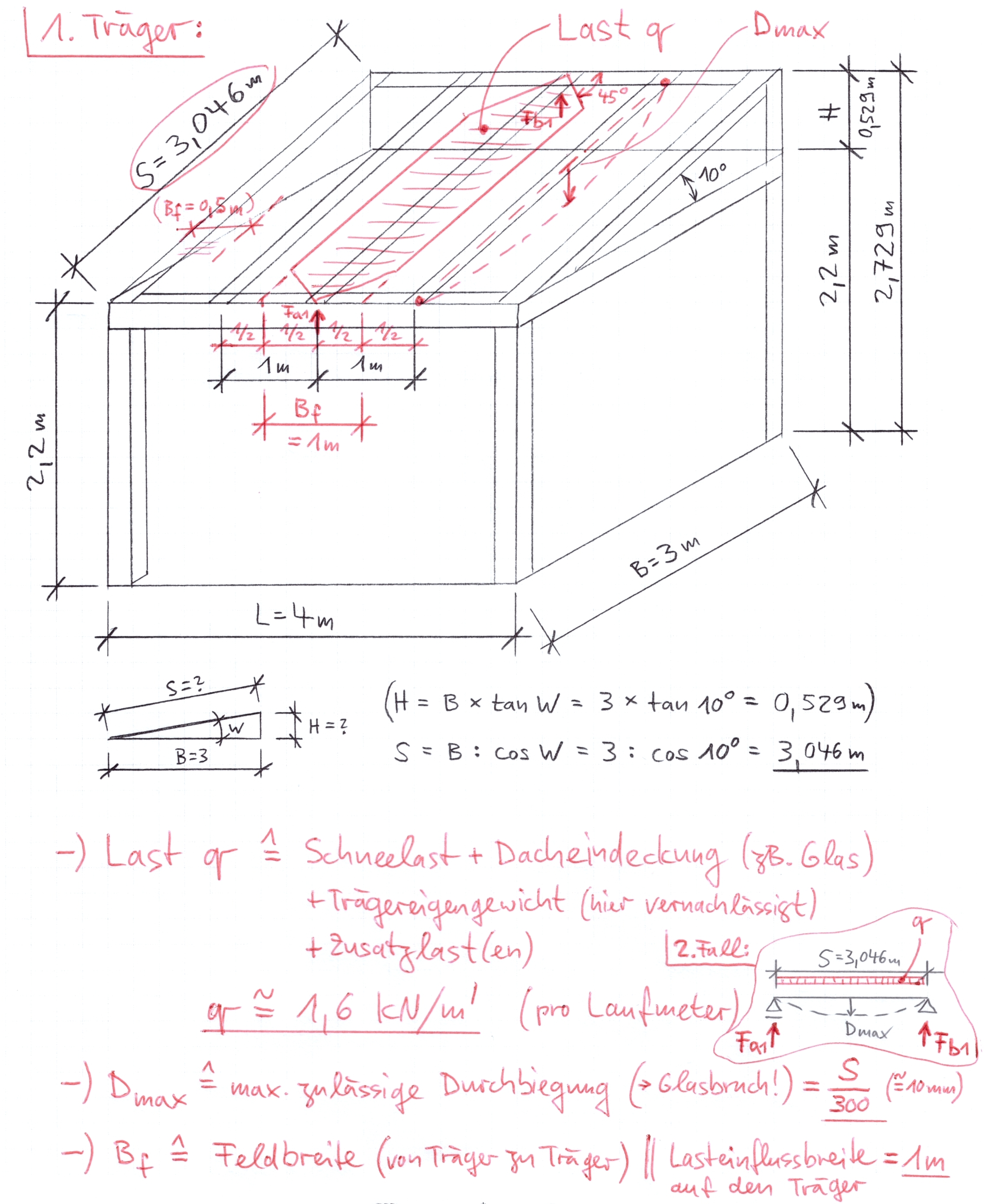

Die Schneelast wirkt pro Laufmeter eines Dachträgers auf einer Breite von "B,f" = 1m.
Der Dachträger soll sich unter Volllast nicht mehr als L/300 durchbiegen.

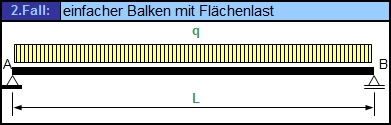

Wir ziehen STATIK+ bei und geben die bekannten Faktore beim "Lastfall Typ 2" ein:




(klick Bild für gross)




Einzugeben:

Schneelast (Meereshöhe, Dachneigung, Feldbreite "B,f") - ACHTUNG: Die hinterlegte Formel basiert auf den schweizerischen Normen! Die Schneelast ist länderspezifisch abzuklären!

Flächenlast / Dacheindeckung (hier mit 2-fach Verglasung), worauf der Schnee liegen wird.
(dies kann benutzerspezifisch mit eigenen Formeln hinterlegt werden, zB. "Wellblech" etc.)

Material der Dachträger (Stahl, Holz.. gemäss Datenbank)

Länge des Trägers (die vorher berechnete schräge Länge "S")

Randbedingungen (zulässige Durchbiegung L/300, Sicherheitsfaktor zB. 1.35) - je nach Norm!

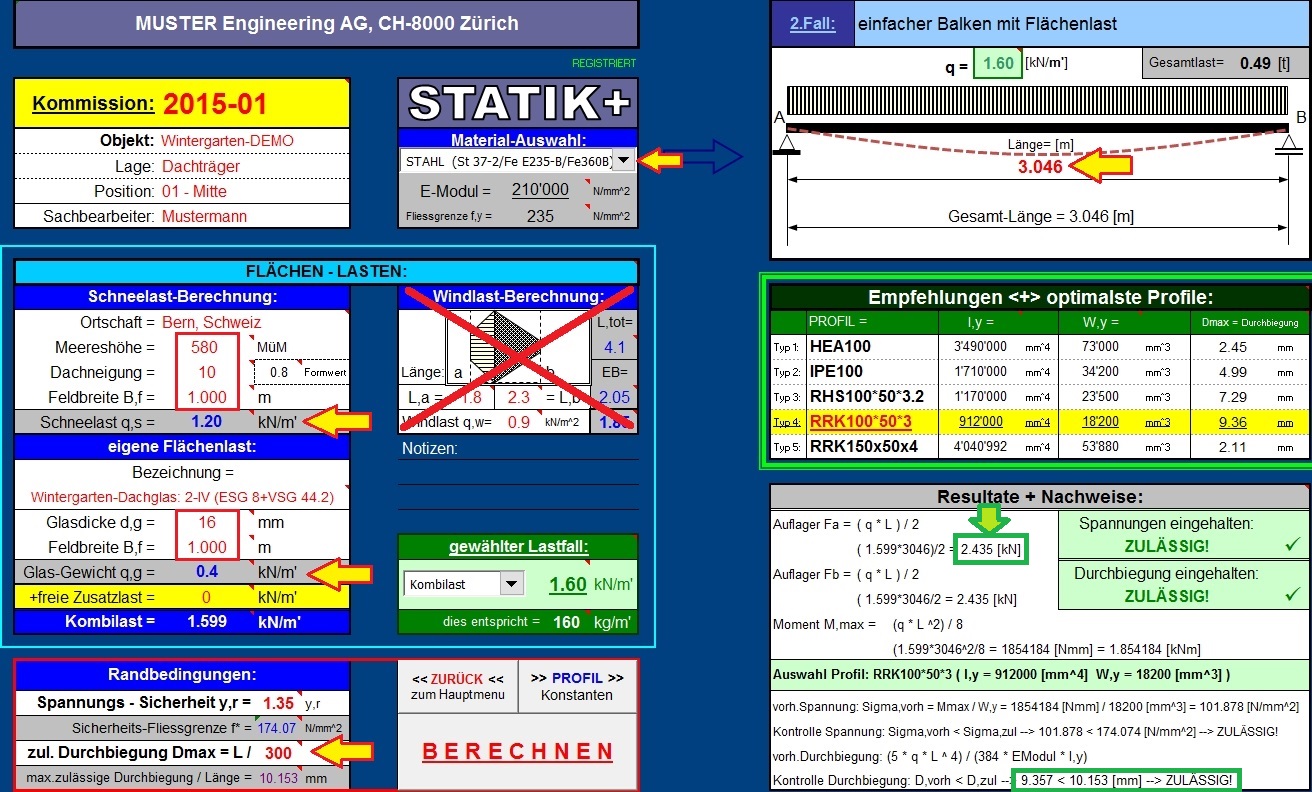

Resultat:

Es wird ein RRK (Rechteck-Hohlrohr) 100x50x3mm empfohlen (gelb hinterlegt), aber auch ein zB. HEA100 oder IPE100 hätten hier beide Randbedingungen eingehalten.





Wir notieren uns zusätzlich die Auflagerkraft F,a(1) = 2.435 kN (grüner Pfeil)
um damit später die vordere Traufkante - wo die Dachträger aufliegen - dimensionieren zu können.
